Sony VAIO VGN-T92S(1.8HDDモデル)

HDD交換/全3ページ10工程
難易度:ややむずかしい
VAIO誕生10周年モデルとして発売されたTypeT(TZ)です。モバイルPCとして出来ることを全て詰め込んだ感のある集大成モデル。その小ささ故2.5インチHDDかDVDドライブかのどちらか一方しか入らず(1.8インチドライブのスペースが別に用意されています)購入時に選択する形となりますが、こちらでは1.8インチHDD+DVDドライブの機体を分解しています。
難易度は「ややむずかしい」になっていますが、シリンダーの取り外しが困難、他はそれほど難しくはない、という構成です。



1 page

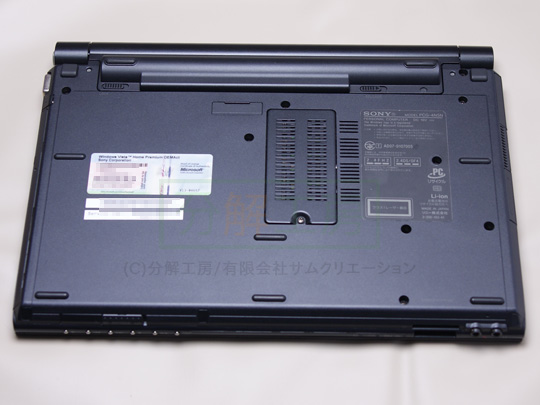

VGN-TZ92S分解1バッテリーを外し分解の準備をする

1.バッテリーを外し分解の準備をする

通電していないことを確認しバッテリーを外します。

この時にメモリスティック・SDカードのスロット、PCIカードなどが入っていないか確認してください。

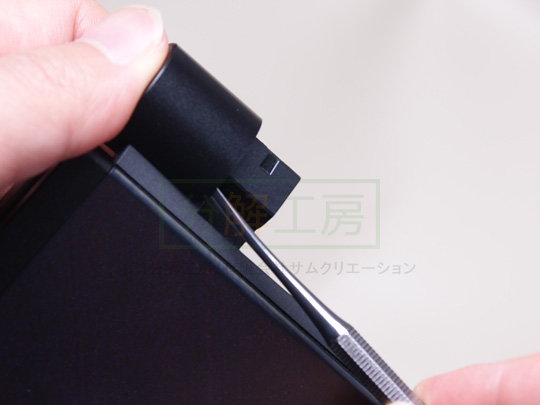

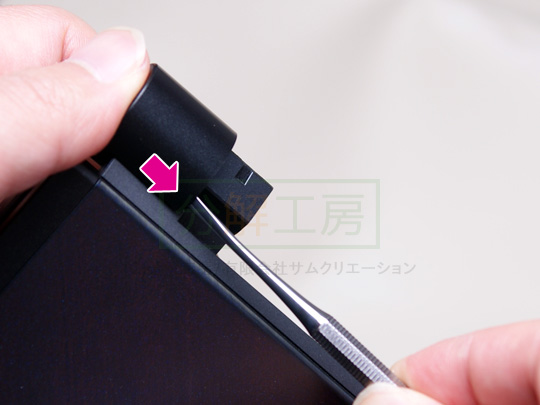

VGN-TZ92S分解2電源コネクタ側のシリンダーキャップを外す

2.電源コネクタ側のキャップを外す

電源コネクタ側のシリンダーキャップを外します。

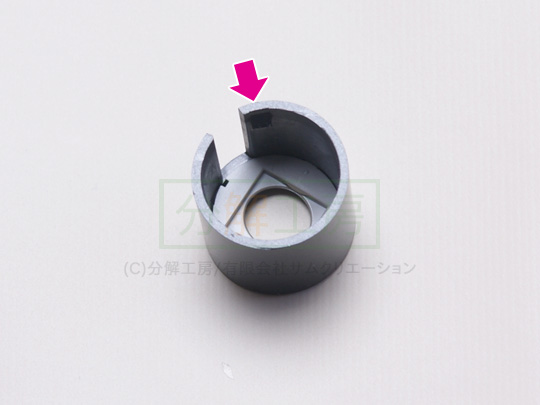

画像3枚目のように位置にツメがあり、これでキャップが固定されていますので、硬めのプラスチックのカードやヘラなどを写真1枚目の位置に入れゆっくり外します。

写真ではミネシマのホビー用ヘラを使用しています。同様のカーブのついた細かいヘラがあると作業がしやすいでしょう。真っ直ぐのヘラの場合、キャップに入りづらい、キズが付きやすいので注意。またシリンダーの中には電源ケーブルが配線されていますので、思いきりヘラを差し込むと損傷する場合があります。

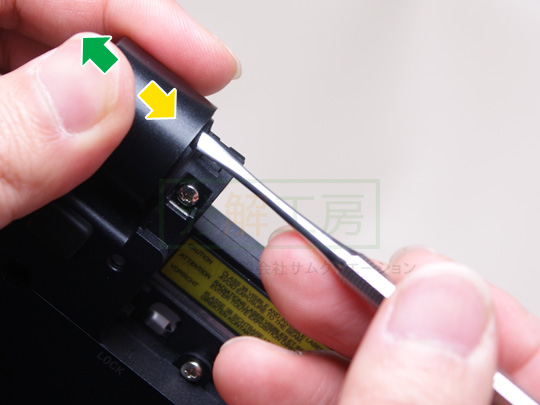

VGN-TZ92S分解3電源ボタン側のシリンダーキャップを外す

3.電源ボタン側のキャップを外す(1)

電源ボタン側のシリンダーキャップを外します。電源コネクタ側と同様にヘラやプラスチックカードなどを使います。
まずのツメを外します。
その時にの方向にキャップをずらす用に抑えるとシリンダーに隙間が出来ます。
次(4)に続きます。

尚、シリンダーキャップ外しに使うカードは使い終えたテレホンカードなどでも大丈夫ですが、カードが柔らかく取れにくいですので根気よく作業してください。

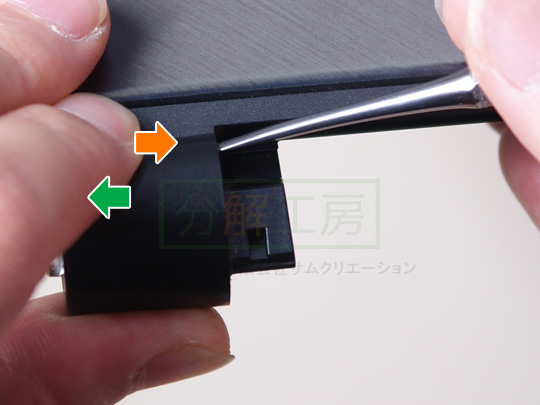

VGN-TZ92S分解4電源ボタン側のシリンダーキャップを外す2

4.電源ボタン側のキャップを外す(2)

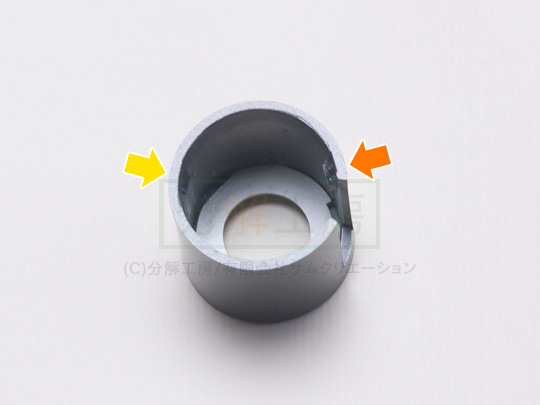

次にのツメを外します。
その時も前項目と変わらずの方向にキャップをずらす用に抑えます。

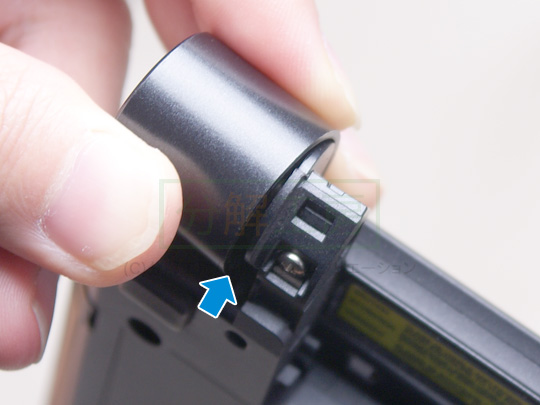

うまくツメが外れると写真2枚目のように外れます。ここまで動けばあとは手で抜けますのでゆっくりと取り外します。
