分解工房

Panasonic Let'snote CF-Y2(CF-Y4共通)

無線LANカード交換/全5ページ17工程
難易度:やや難しい
発売当時のレッツノートでは最大の大きさを誇りながらシリーズの特徴である軽さを兼ね備えたCF-Yxシリーズ初代モデルです。分解はレッツノートとしては比較的簡単な部類となります。とはいえネジの数なども多く複雑ですので油断は禁物です。

※撮影にはCF-Y2Eを使用しています。CF-Y4Hにて同一手順であることを確認済です。



1 page


CF-Y2分解1裏側のネジを外す

1.裏側のネジを外す

通電していないことを確認しバッテリーを外します。

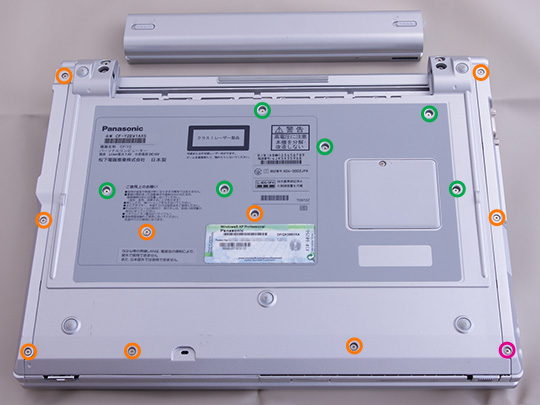

ネジを順番に外します。数が多いので無くさないようにしましょう。
+No.00のプラスドライバーを使用します。

ネジの長さ
6.8mm
10.8mm
3.5mm



CF-Y2分解2六角スペーサを外す

2.側面VGA端子の六角スペーサを外す

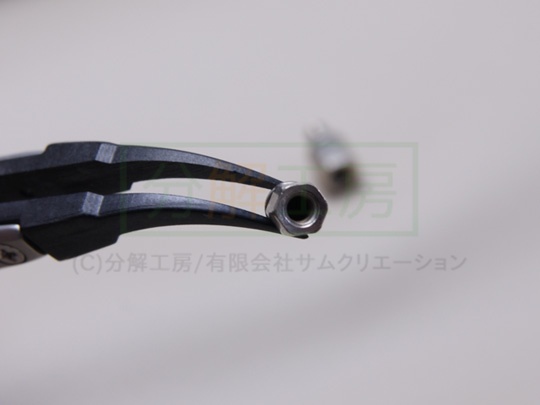

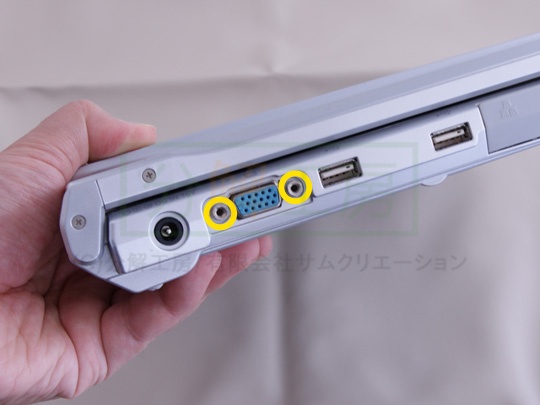

側面のVGAケーブル接続用の六角スペーサを外します。

3/16インチのナットドライバーを使用します。

CF-Y2分解3DVDドライブ右下のネジを外す

3.DVDドライブ右下のネジを外す

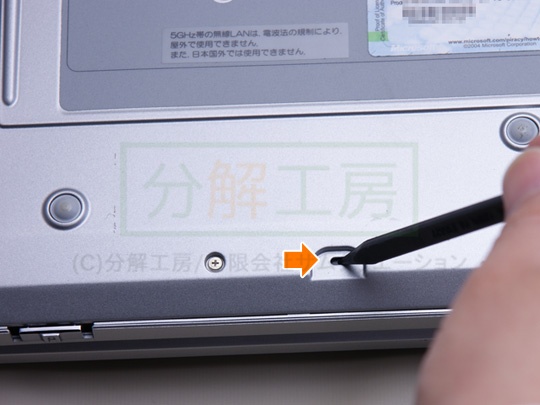

裏側にあるエマージェンシーホール(DVDドライブの強制イジェクト)に細いピンなどを差し込みDVDドライブを開きます。

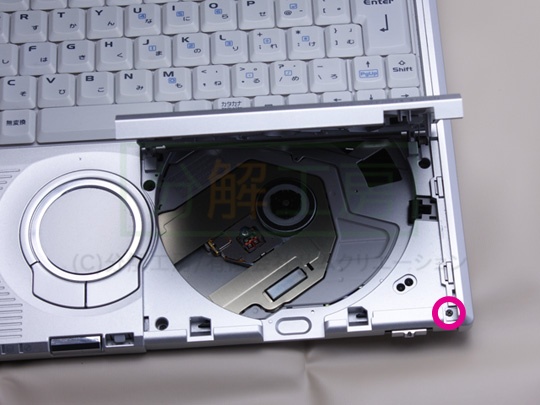

DVDドライブの右下のネジ(+No.00/長さ6.5mm)を外します。

CF-Y2分解4サイドパネルを外す

4.ケース側面の部品を外す

裏側を表向きにし、ケース両側面のパネルを外します。

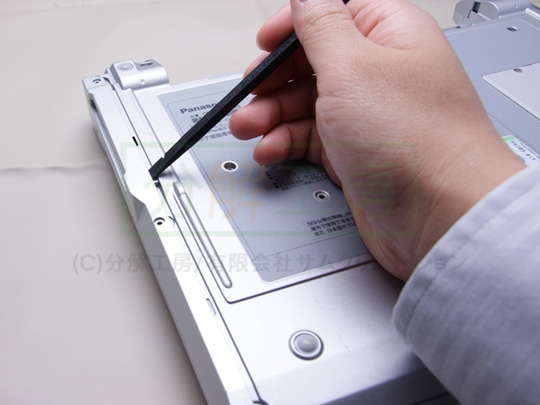

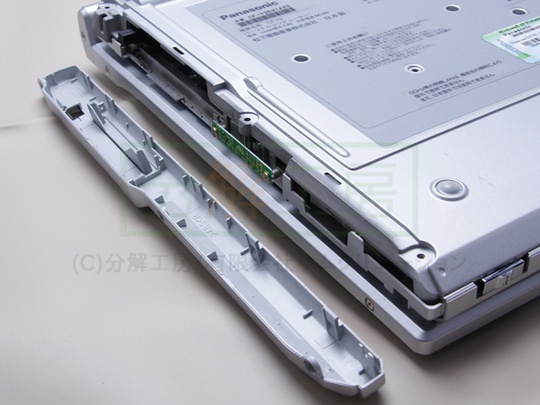

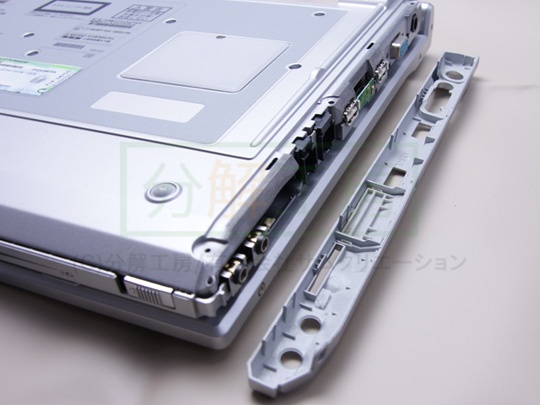

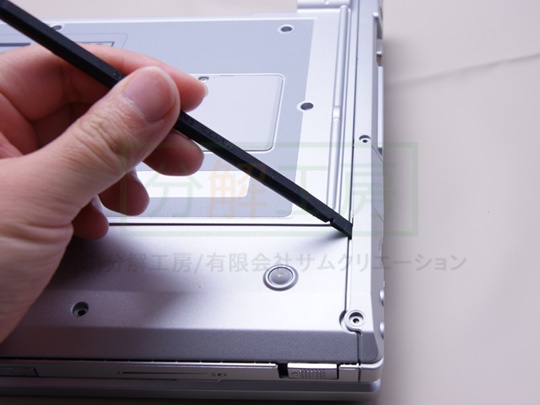

プラスチック製のカードなどを使い、外側に向かってゆっくり外します。
