分解工房・MacBook Air Late2010 1400/11.6" (MC505J/A,MC506J/A)/バッテリー交換修理方法

Apple MacBook Air Late2010 1400/11.6" (MC505J/A,MC506J/A)

バッテリー交換/全1ページ4工程

難易度：かんたん

軽さと薄さを備えたMacBookAirに初めて登場した11インチモデルです。SSD専用の設計、バッテリーを完全内蔵などコンパクトかつパワフル＆長持ちを実現する為の工夫が見られ、分解していて楽しい機種と言えるでしょう。

1 page

1.ボトムケースのネジを外す

コンピュータの電源を切り（スタンバイになっていない事を確認しましょう）底面を上に向けて置き、見えているネジを全て外します。
☆形の特殊形状ネジが使用されていますので専用工具が必要です。

ネジの長さ
2.6mm
7.8mm

2.ボトムケースを開く

ボトムケースを開きます。背面（奥側）を手で掴んで斜め前に持ち上げます。

（※下の写真一覧の上にマウスカーソルを合わせると左側の拡大写真が入れ替わります）

3.バッテリーケーブルをを外す

ロジックボードからバッテリーケーブルを外します。箇所の端子を左右から持ち上げ外します。

写真2枚目のようになれば外れています。

4.バッテリーを外す

バッテリーをケースから外します。

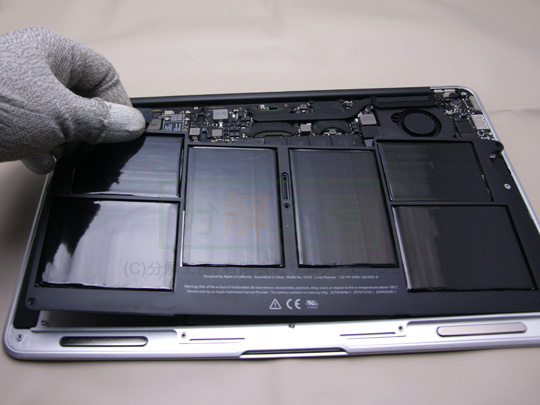

バッテリーを固定しているネジを外し、持ち上げて取り出します。
使われているネジは以下の通りです。形状は全てT5です。
長さ5.1mm
長さ2.6mm
長さ6mm

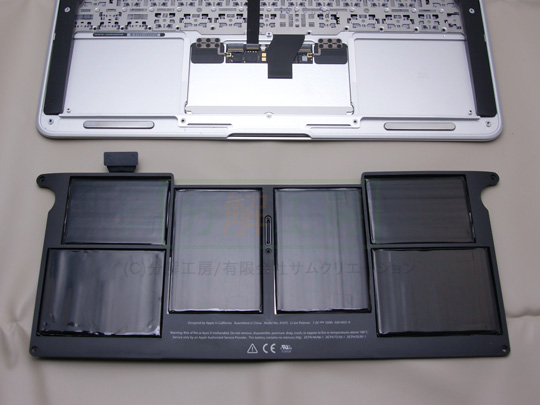

これでバッテリーの取り外しは完了です。お疲れ様でした。

1 page

工具＆部品リスト

この記事に関係がある工具と部品のリストです。リンクをクリックするとAmazonでお買い物が可能です。

MC505J/AやMC506J/Aの交換用バッテリーです。

Macintoshではお馴染みのヘクスローブドライバ（トルクスドライバ）です。こちらはT5。ボディ裏側の☆型ネジ以外はこれ一つで大丈夫。

Appleのサービスマニュアルでは「Blackstick」という名前にて使用されている工具。静電気を帯電しにくいナイロン製で適度な硬さ、更に両端の片方はヘラ状、もう片方は尖っていてノートや携帯の分解にとにかく便利。こちらはmade in USAのものです。類似品とは硬さが違うのがポイント。

なかなか手に入りにくいMacBook Air用の☆型ドライバー。amazonでも取扱いが始まりました。
