分解工房・MacBook Air (MB003J/A)/HDD交換修理方法

Apple MacBook Air (MB003J/A)

HDD交換/全3ページ10工程

難易度：やや難しい

史上最も軽量・薄型なMacintoshとして登場したMac Book Airの初代モデルとなります。全てをワイヤレスで行うというコンセプトで、有線のインターフェースや増設出来る部品を大幅にカットし薄さと見た目の美しさを両立しています。

1 page

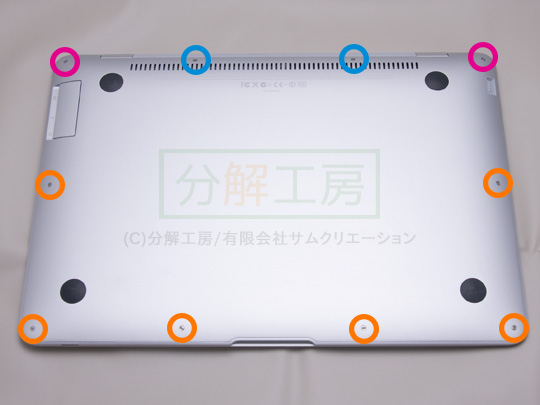

1.ボトムケースのネジを外す

コンピュータの電源を切り（スタンバイになっていない事を確認しましょう）底面を上に向けて置き、見えているネジを全て外します。
ネジは全て00番のプラスネジが使われています。普通の精密ドライバーが有ればOKです。

ネジの長さ
3.0mm
5.4mm
7.8mm

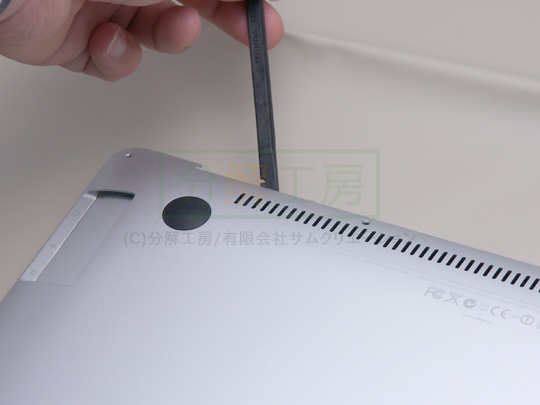

2.ボトムケースを開く

ボトムケースを開きます。
背面（奥側）を少し浮き上がらせたら、手で斜め前に持ち上げ、写真2枚目の方向（奥側）にケースを引いて外します。

（※下の写真一覧の上にマウスカーソルを合わせると左側の拡大写真が入れ替わります）

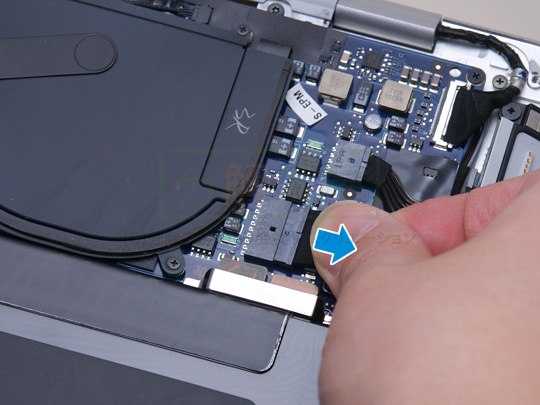

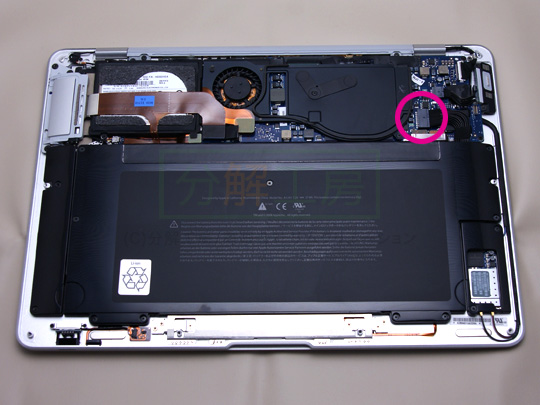

3.バッテリーケーブルをを外す

ロジックボードからバッテリーケーブルを外します。
箇所の端子を写真2枚目の方向に引き抜きます。

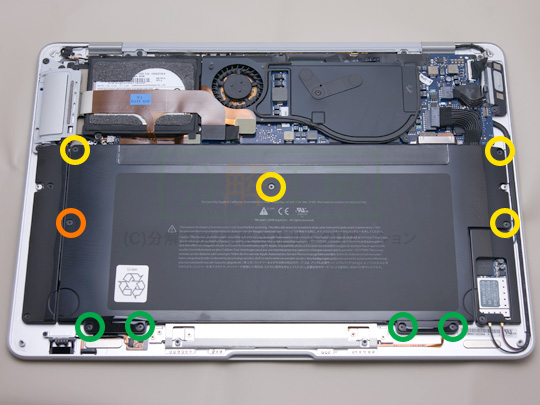

4.バッテリーを外す

バッテリーを固定しているネジを全て外します。
ネジはボトムケース同様全て00番のプラスネジが使われています。

ネジの長さ
3.0mm
3.8mm
7.2mm

ネジが全て外れたらバッテリーを持ち上げて取り外します。

1 page

工具＆部品リスト

この記事に関係がある工具と部品のリストです。リンクをクリックするとAmazonでお買い物が可能です。

ザ・定番（と個人的に呼んでいる）No.00のプラスドライバーです。No.00としては大きく力が入れやすい＆お手頃な値段としっかりした作りでパーフェクト。

MBA初代用のSSD。他の機種には使えないのでご注意を。SSDになって容量は増えるわ速度は上がるわ消費電力は減るわで良い事尽くめです。お値段は張りますが。
導入時は純正HDDと裏表逆に（バーコード面が見えるように）設置しないと認識不可なのでご注意を。

Appleのサービスマニュアルでは「Blackstick」という名前にて使用されている工具。静電気を帯電しにくいナイロン製で適度な硬さ、更に両端の片方はヘラ状、もう片方は尖っていてノートや携帯の分解にとにかく便利。こちらはmade in USAのものです。類似品とは硬さが違うのがポイント。

MBA初代用のSSD。こちらは60GB版。お財布にも優しいですので容量が要らない貴方の交換向け。
くどいようですが、導入時は純正HDDと裏表逆に（バーコード面が見えるように）設置しないと認識不可なのでご注意を。
