Apple iPhone4(GSM)

バックカメラ交換/全3ページ9工程
難易度:ふつう
日本で発売された3機種目のiPhone。Retinaディスプレイなど大幅なリニューアルが行われました。
Apple製品としてはそれほどクセのある作業が求められない、という点では分解し易い機種ですが、細かい部品、特にネジの管理を正確にしておかないと大変な手間が掛かりますので注意しましょう。



1 page


iPhone4分解1主電源を切りSIMカードを抜く

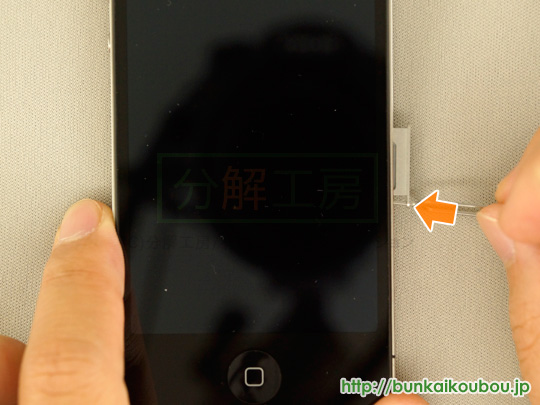

1.主電源を切りSIMカードを抜く

本体上部のスリープボタンを長押しすると電源オフボタンが画面に出ますので、タッチパネルを操作し電源をオフにします。

通電していない事を確認したら、標準付属(本体購入時の箱に入ってます)のSIM抜き工具を使い右側面のSIMスロットからSIMを取り外します。



iPhone4分解2ドック両側のネジを外す

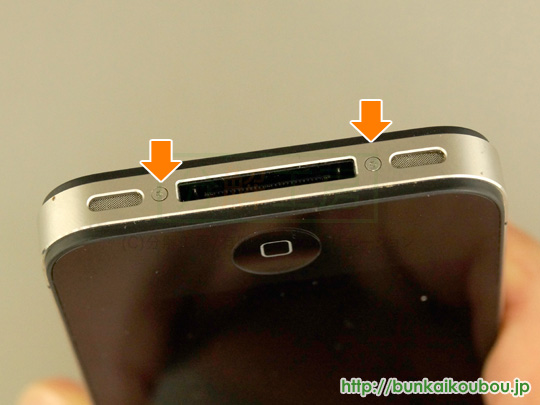

2.ドック両側のネジを外す

本体下部ドックコネクタの両側に付いているネジを外します。

日本標準仕様のiPhone4の場合はネジがペンタローブ(星形)のためペンタローブドライバが必要です。海外版の場合は通常のNo.00のプラスドライバ用ネジの場合があります。



iPhone4分解3バックパネルを外す

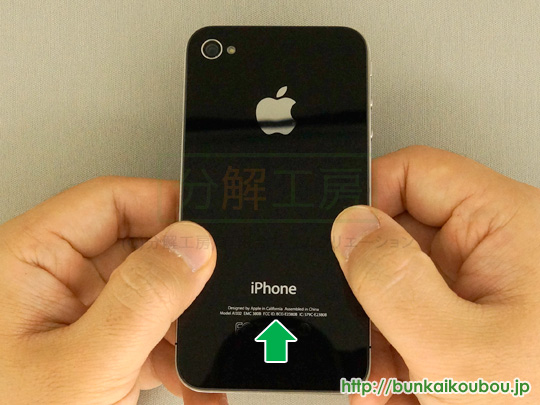

3.バックパネルを外す

バックパネル(裏側)を矢印の向きに指でずらして外します。
外れにくい場合は両手を使いましょう。



iPhone4分解4バッテリ端子のネジを外す

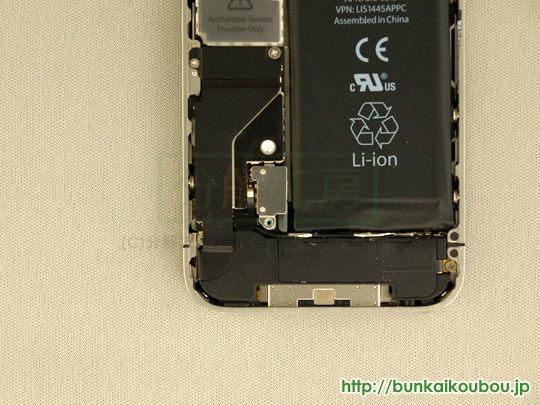

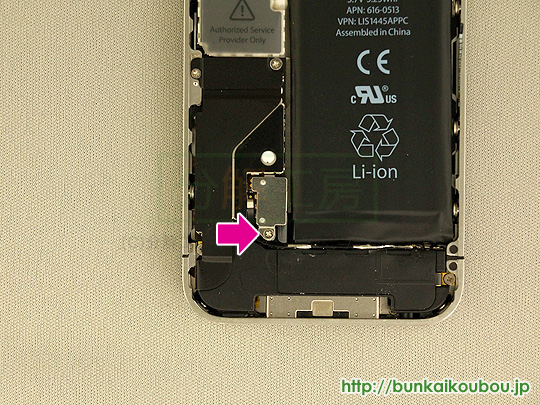

4.バッテリー端子のネジを外す

バッテリー端子部分のネジ(長さ2.6mm/頭の径2.25mm)を外します。
