分解工房・iPhone4S/ホームボタン交換修理方法

Apple iPhone4S

ホームボタン交換/全6ページ20工程

難易度：むずかしい

iPhone4の後継機種として発売された4機種目のiPhoneです。見た目は4と同じですが、新しいCPUやSiriなどの新機能、またカメラなど4からの改良点もあり、完成度の高い機種と言えるでしょう。
また日本での取扱が従来のsoftbankに加えauでも始まった事もあり広く普及しています。4と同様に分解自体にはそれほどクセはありませんが細かい部品への接触、ネジの管理などに気を使って分解しないと手間が掛かりますのでご注意を。
※尚、フロントパネルとホームボタンの交換は全く同手順となっています。

1 page

2 page

1.主電源を切りSIMカードを抜く

本体上部のスリープボタンを長押しすると電源オフボタンが画面に出ますので、タッチパネルを操作し電源をオフにします。

通電していない事を確認したら、標準付属（本体購入時の箱に入ってます）のSIM抜き工具を使い右側面のSIMスロットからSIMを取り外します。

2.ドック両側のネジを外す

本体下部ドックコネクタの両側に付いているネジを外します。

ペンタローブ（星形）という特殊形状のネジのため専用のペンタローブドライバが必要です。

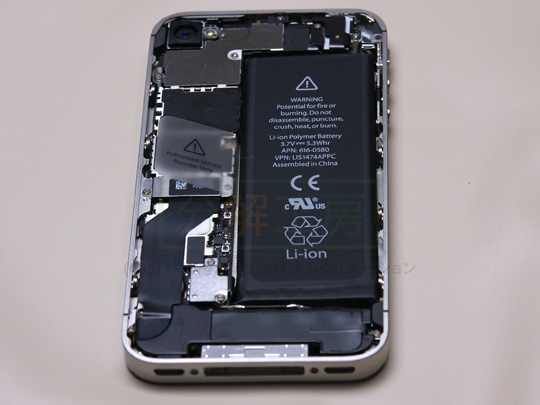

3.バックプレートを外す

バックプレートを矢印の方向にずらして外します。

※下部の小さい写真にカーソルを合わせる（またはクリックする）と左側に大きい写真が表示されます。

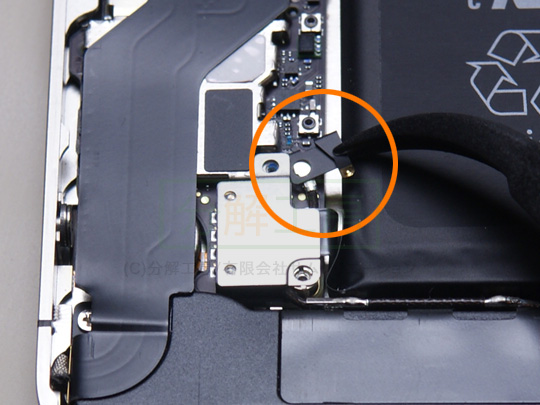

4.バッテリーを外す(1)

バッテリー端子部分のネジ
（長さ1.5mm/頭の径1.8mm）
（長さ1.7mm/頭の径2.0mm）
を外します。

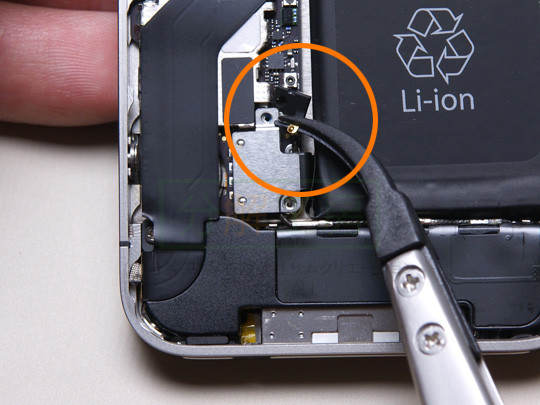

次に箇所の部品をピンセットなどで取り出します。
