分解工房

Panasonic Let'snote CF-R3(CF-R4共通)

HDD交換/全3ページ11工程
難易度:ふつう
当時のレッツノートの4ラインでは最小・最軽量モデルとなるCF-Rシリーズです。10インチの画面サイズで1kgを切る重量&妥協しないスペックでモバイルノートとして支持されているモデルです。
分解はレッツノートとしては比較的簡単な部類となります。
尚、HDDを交換する場合は汎用品と電圧の異なるHDDが使用されている場合がありますので注意しましょう。SSDでは一部そのまま(電圧対策無しで)使用できるモデルもあります。
また、マイレッツ倶楽部用モデルとして1.8インチHDDが使用されているもの(CF-R3軽量モデル)もあります。こちらもご注意を。

※撮影にはCF-R3Dを使用しています。CF-R4Gにて同一手順であることを確認済です。



1 page


CF-R3分解1ボトムケースのネジを外す

1.ボトムケースのネジを外す

通電していないことを確認しバッテリーを外します。

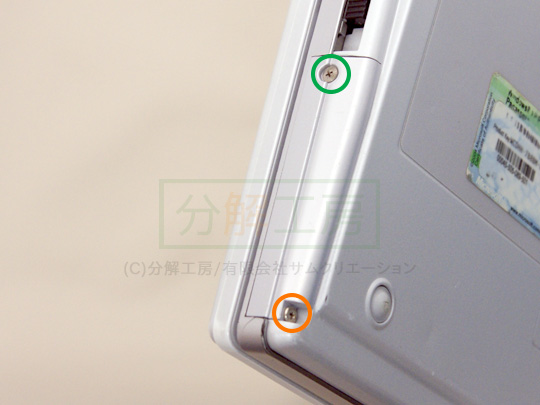

+No.00のプラスドライバーを使用し、ボトムケースのネジを外します。

ネジの長さ
6.8mm
16.9mm
3.5mm

また、ネジを外すと写真2枚目の無線アンテナカバーも取れますので一緒に保管しましょう。
※下部の小さい写真にカーソルを合わせる(またはクリックする)と左側に大きい写真が表示されます。

CF-R3分解2キーボード固定部品を外す

2.キーボード固定部品を外す

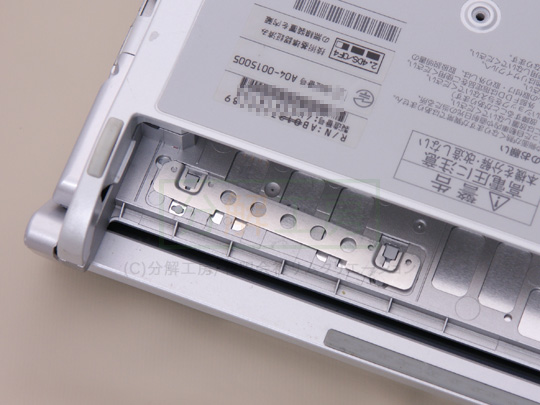

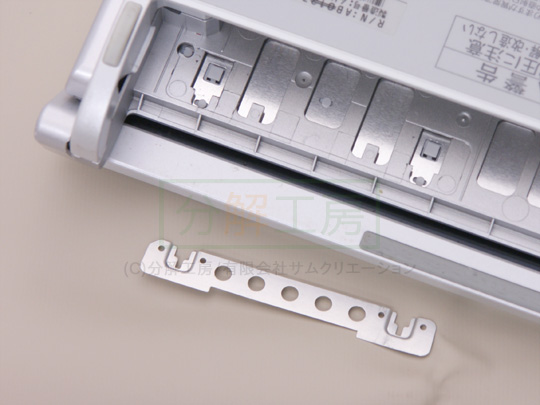

キーボード裏側左右の固定部品を外側にスライドして取り外します。

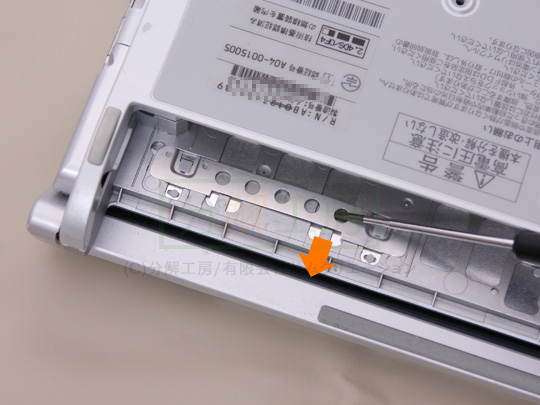

箇所のツメで固定部品が抑えられていますので、部品の穴にマイナスドライバなどを引っ掛けて、少し上に持ち上げつつ 方向にスライドして外します。
取り付け時にはの出っ張りに固定部品のくぼみを填め込んで取り付けます。

CF-R3分解3トップケース右上のネジを外す

3.トップケース右上のネジを外す

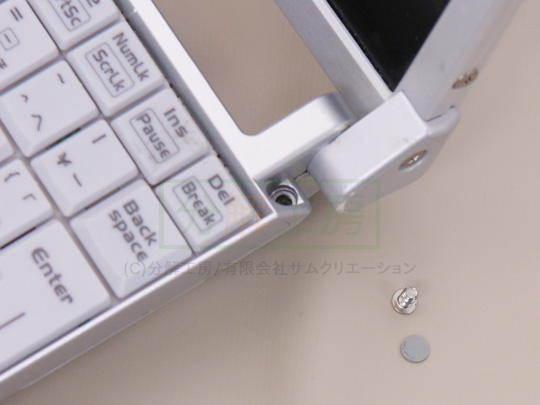

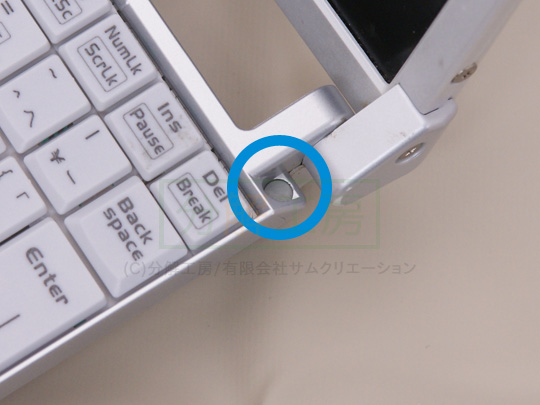

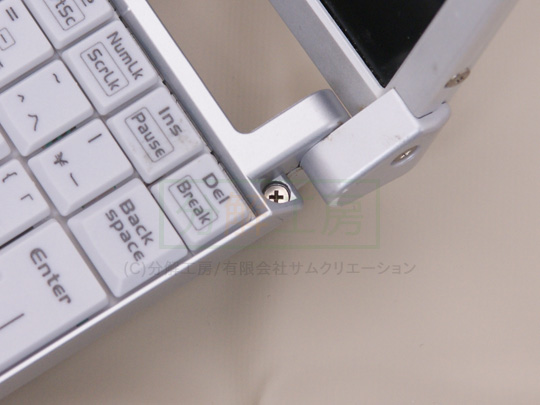

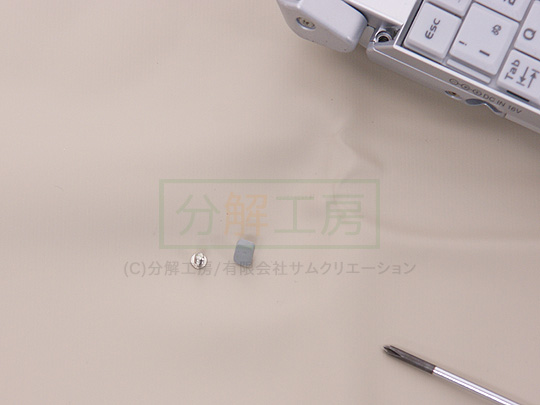

トップケース右上のゴムカバーをマイナスドライバなどで外し、隠しネジ(+00/長さ4.5mm)を外します。

CF-R3分解4トップケース左上のネジを外す

4.トップケース左上のネジを外す

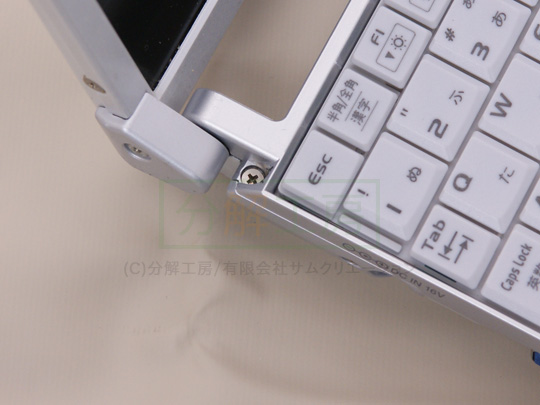

トップケース左上のゴムカバー(前項)をマイナスドライバなどで外し、隠しネジ(+00/長さ4.5mm)を外します。
右上のものとは形が異なります。




1 page
