VGN-TZ92S分解5底面のネジを全て外す

5.底面のネジを全て外す

底面のネジを全て外します。
のネジはメモリスロットカバーの下にあるのでメモリスロットを外します。

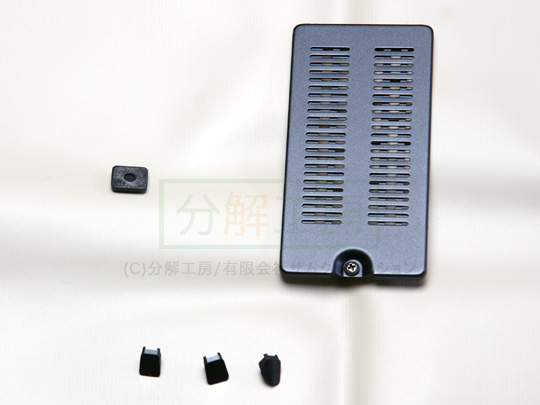

のネジはカバーがされていますので、画像2,3枚目のようにカバーを外してネジを取ります。

各ネジの長さと使用ドライバのサイズは以下の通りです。
長さ6.1mm/+No.1
長さ6.1mm/+No.1
長さ6.5mm/+No.00
長さ4mm/+No.1(シルバー色)

VGN-TZ92S分解6キーボード面を分離する1

6.キーボード面を分離する1

キーボード面を分離する準備をします。

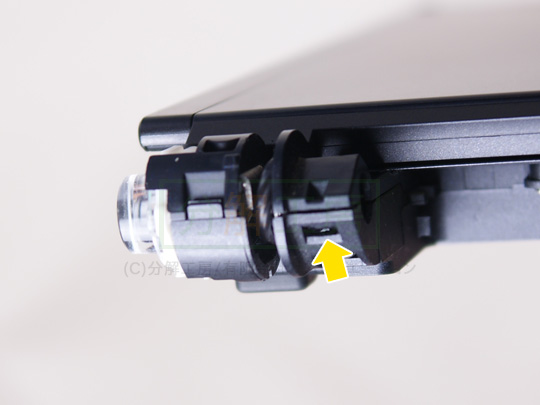

のネットワークコネクタ部とアンテナ部のカバーを開いておきます。

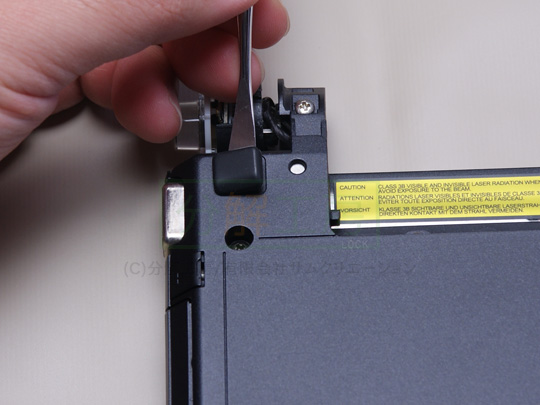

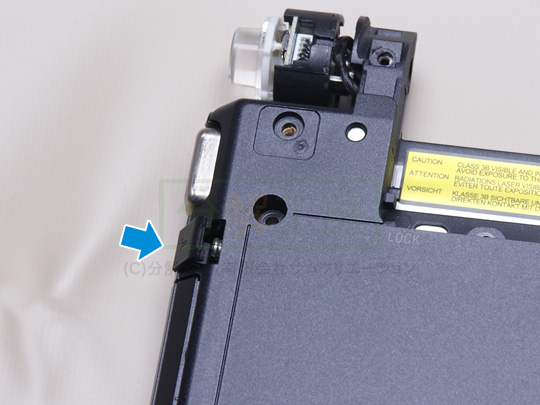

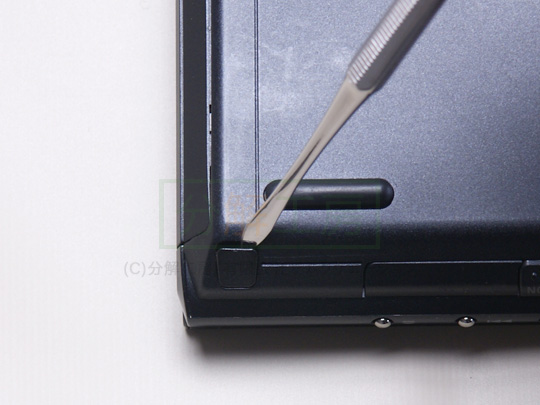

次に写真3枚目、両シリンダー部の脇にのツメがあり、底面とキーボード面をがくっついていますので外します。
次(7)に続きます。

VGN-TZ92S分解7キーボード面を分離する2

7.キーボード面を分離する2

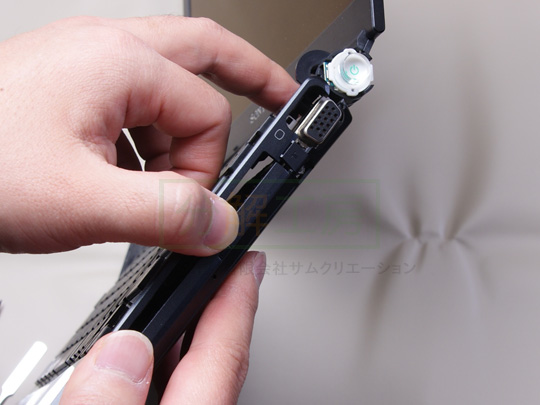

(6)でツメが外れたら写真1枚目の角度くらいまで液晶部を開きます。(開かないとシリンダー横の部分が引っかかって取り出せないため)

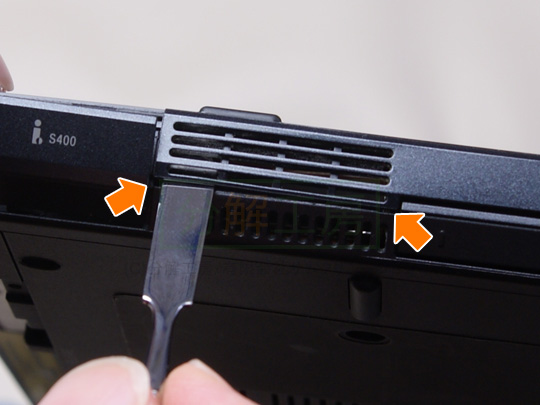

次にキーボード面を浮かしつつ写真2枚目の排気穴の両端にあるツメをプラスチックのカードやヘラなどを使い外します。
ツメが取れたら写真3枚目のようにゆっくりと上に持ち上げながら外します。その時、手前側にもツメ(4枚目箇所)があるので注意しましょう。
また、中央にキーボード面とメインボードを接続するケーブルがありますので、持ち上げすぎないようにしましょう。写真4枚目のように手前に裏返して置くと次の段階でケーブルが外しやすいです。

VGN-TZ92S分解7キーボード面を分離する3

8.キーボード面を分離する3

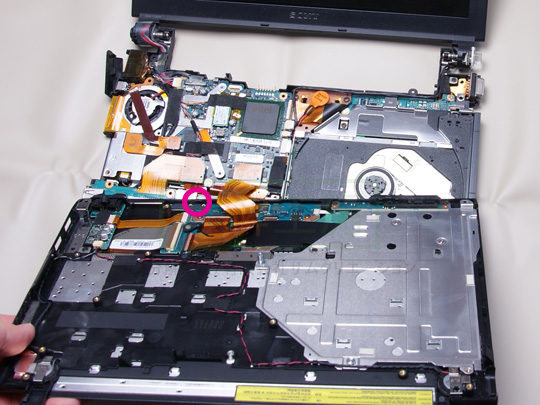

箇所のコネクタに繋がっているケーブルを外せばキーボード面の分離が完了です。
プラスチックのヘラなどで分離するか、または手でも取れます。手で取る場合には静電気を帯電しないように気をつけましょう。
