mc505ja分解5冷却FANを外す(1)

5.冷却FANを外す(1)

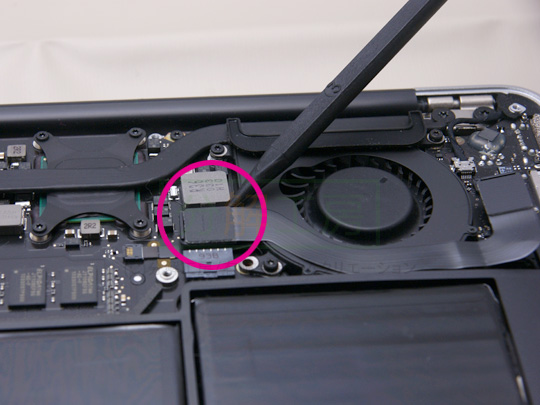

ロジックボードとIOボードを接続しているケーブルを外します。
まずIOボード側のコネクタを横から少しずつ緩めて外します。

次にロジックボード側のコネクタをIO側同様に横から少しずつ緩めて外します。

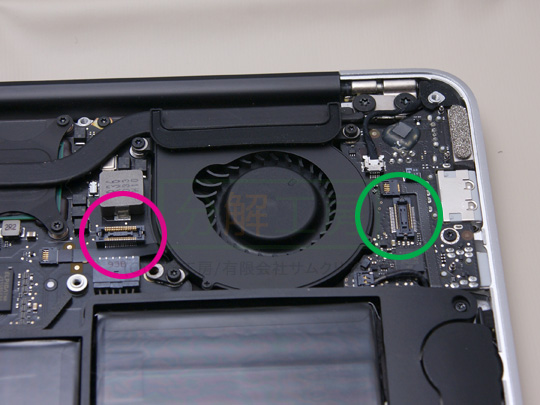

両コネクタが外れたらケーブルを取り外します。

mc505ja分解6冷却FANを外す(2)

6.冷却FANを外す(2)

FANを固定しているネジ(T5/長さ5.4mm・T5/長さ3.6mm)を外します。

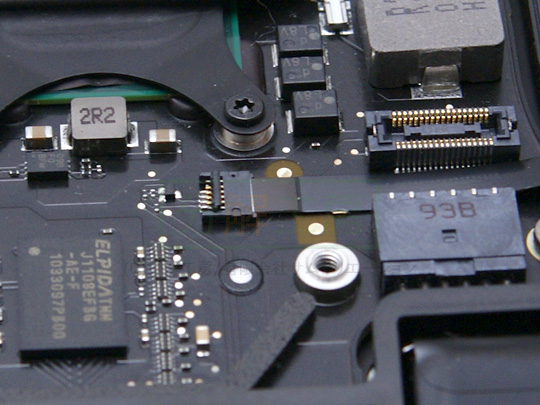

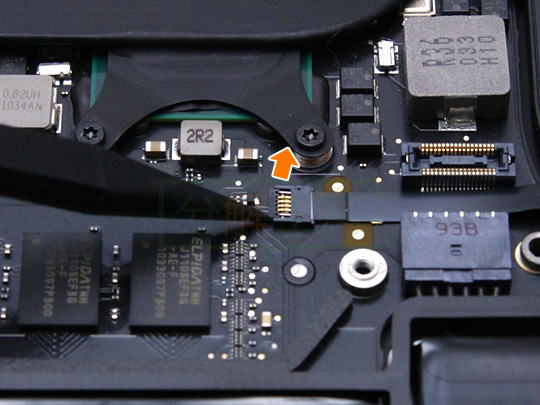

次にロジックボード上のFAN電源ケーブルを外します。コネクタのラッチを方向に開きます。写真2枚目が閉まった状態、写真3枚目が開いた(取り外し可能)状態です。

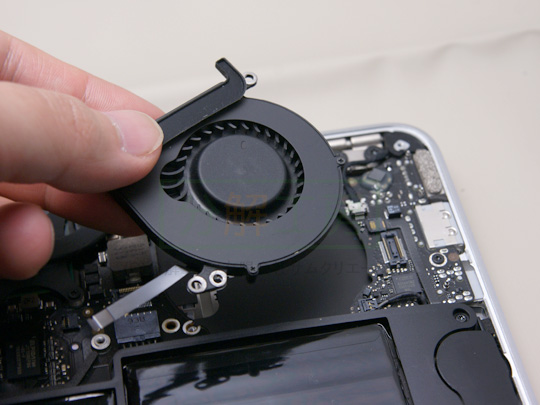

ケーブルが外れたら、FANを持ち上げて取り外します。

mc505ja分解7CPU放熱板を外す

7.CPU放熱板を外す

CPU放熱板を外します。

CPUとチップセット周りのネジ(T5/長さ2.6mm)を外し、放熱板を取り外します。

mc505ja分解8バッテリーを取り外す

8.バッテリーを取り外す

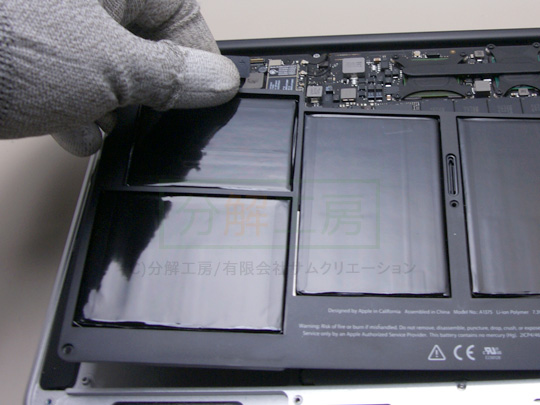

バッテリーをケースから外します。

バッテリーを固定しているネジを外し、持ち上げて取り出します。
使われているネジは以下の通りです。形状は全てT5です。
長さ5.1mm
長さ2.6mm
長さ6mm
