分解工房・MacBook Air (MB003J/A)/無線カード(AirPort/Bluetooth)交換修理方法

2 page

4.無線カードのカバーを外す

無線カードのカバーを固定しているネジを外し、持ち上げて取り出します。
使われているネジは以下の通りです。形状は全て＋00番です。
長さ4.7mm
長さ3.1mm

5無線カードのアンテナを外す

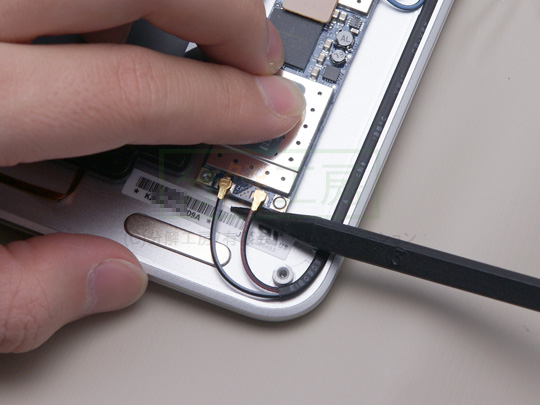

無線カードに接続されているアンテナを持ち上げて外します。棒状のものなどをアンテナの下に潜らせるか、アンテナ端子を摘んでゆっくり上に持ち上げます。

6.無線カードを外す

無線カードとロジックボードを接続しているコネクタを持ち上げて外します。

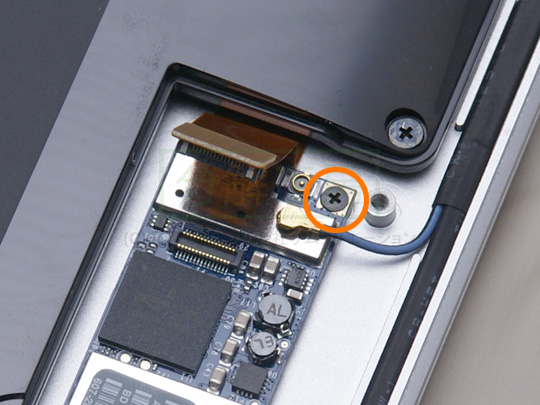

次に、アンテナで隠れていたネジ(+00番,長さ2.3mm)を外します。

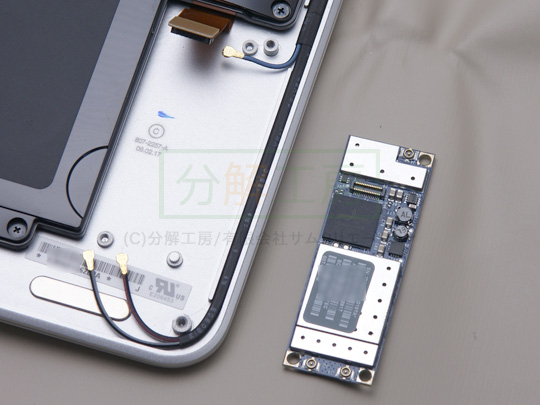

ネジが外れると無線カードが取り出せるので、手で持って取り出します。

これで無線カードの取り出しが完了しました。お疲れ様でした。

2 page

工具＆部品リスト

この記事に関係がある工具と部品のリストです。リンクをクリックするとAmazonでお買い物が可能です。

ザ・定番（と個人的に呼んでいる）No.00のプラスドライバーです。No.00としては大きく力が入れやすい＆お手頃な値段としっかりした作りでパーフェクト。

Appleのサービスマニュアルでは「Blackstick」という名前にて使用されている工具。静電気を帯電しにくいナイロン製で適度な硬さ、更に両端の片方はヘラ状、もう片方は尖っていてノートや携帯の分解にとにかく便利。こちらはmade in USAのものです。類似品とは硬さが違うのがポイント。
