CF-S8分解5キーボードを外す(1)

5.キーボードを外す(1)

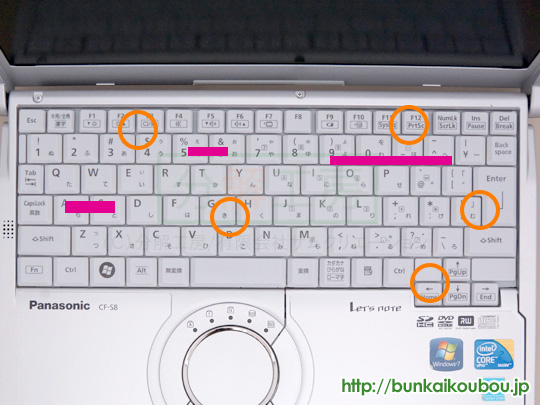

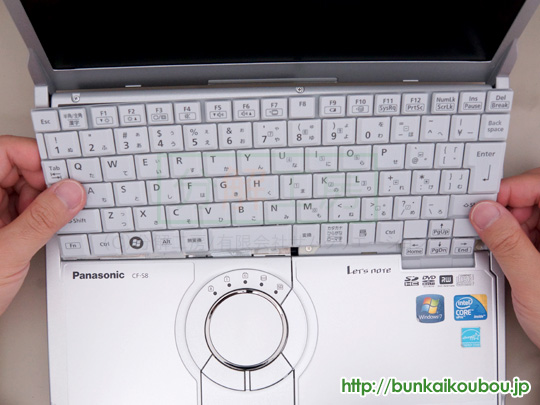

キーボードを手前に起こして外します。

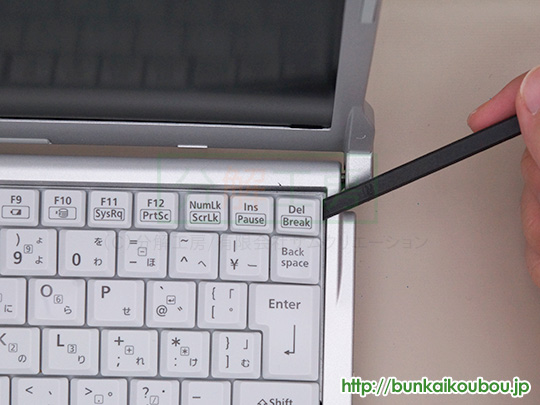

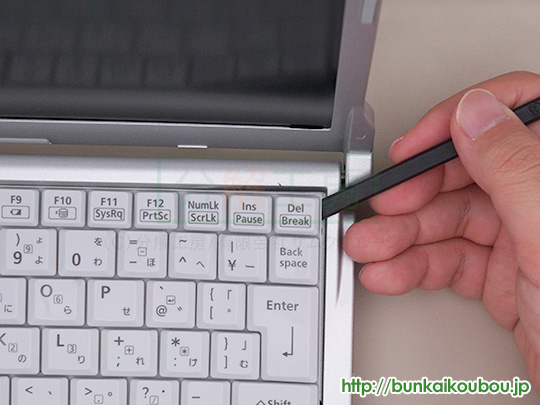

および箇所が両面テープなどで固定されているので、左右の角付近からヘラなどを差し込み、ゆっくり慎重に外します。あまり力を入れるとキーボードが大きく変形してしまうので注意しましょう。

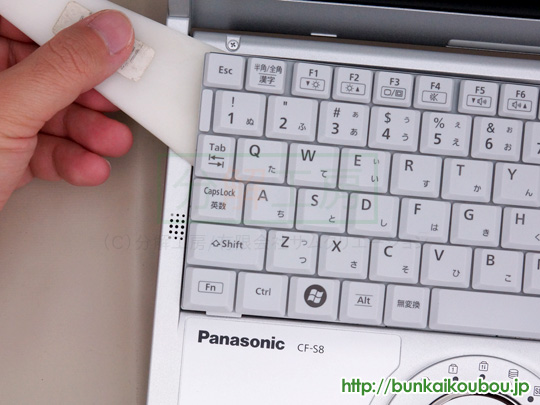

なかなか外れない場合は写真4枚目のような大きいタイプのヘラを用意すると便利です。

CF-S8分解6キーボードを外す(2)

6.キーボードを外す(2)

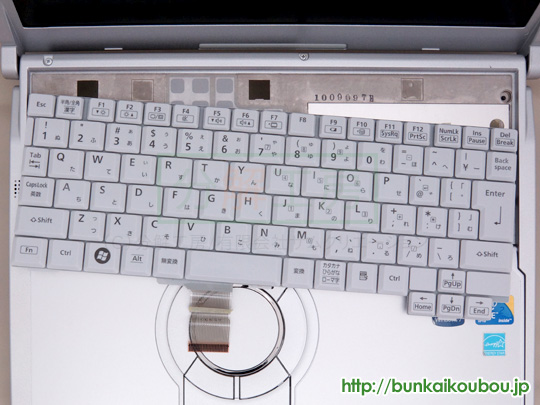

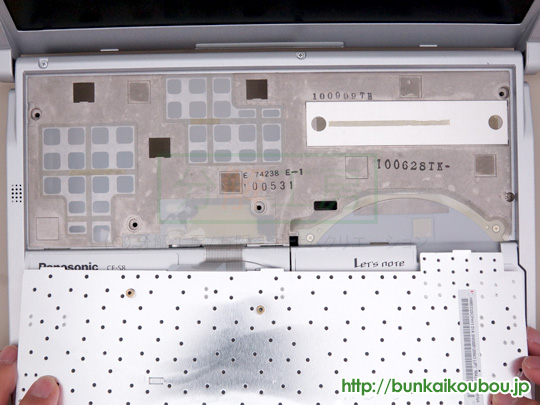

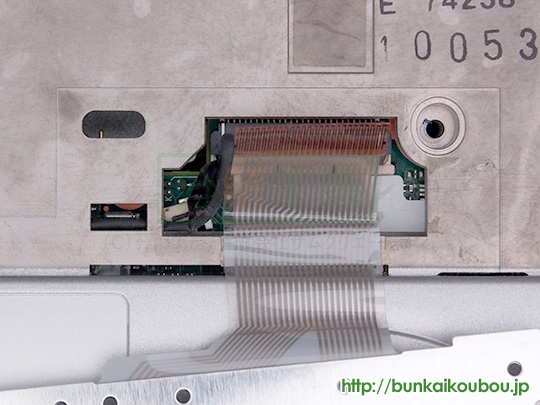

キーボードを起こして手前にひっくり返します。接続ケーブルがあるのでこの時点では取り外せません。

CF-S8分解7キーボードを外す(3)

7.キーボードを外す(3)

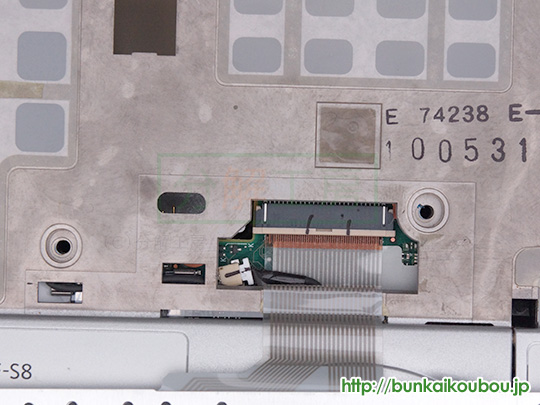

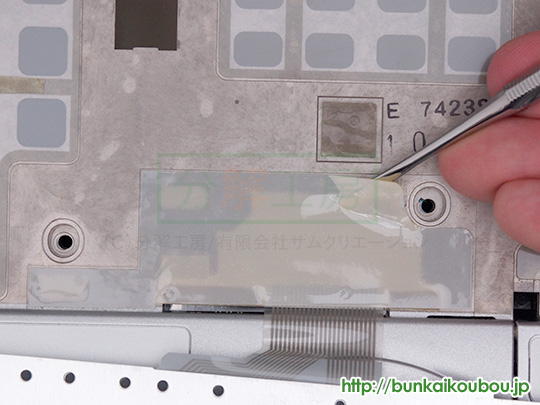

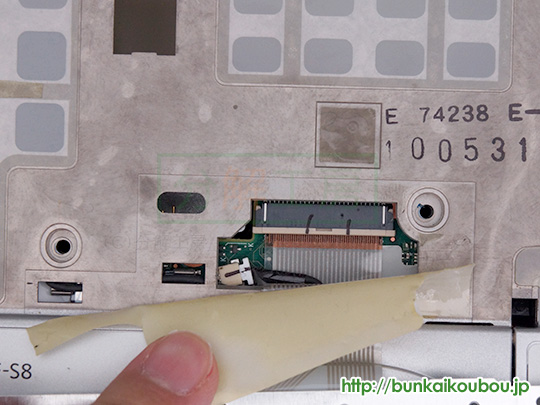

キーボードとメインボードを接続しているコネクタ部に貼られている防水シールを剥がします。
かなり強力に貼られているのでヘラなどで剥がします。
特にキーボードのフラットケーブル部分を剥がす時にケーブルを破損しないように注意しましょう。

CF-S8分解8キーボードを外す(4)

8.キーボードを外す(4)

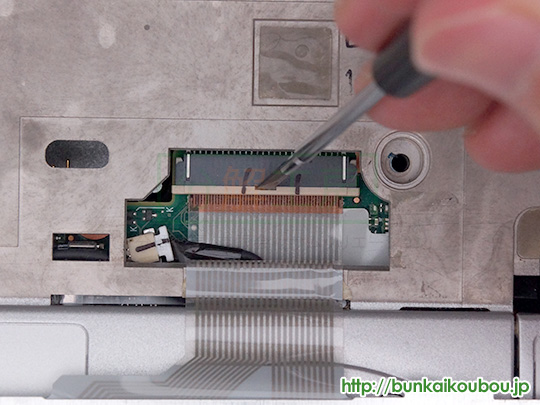

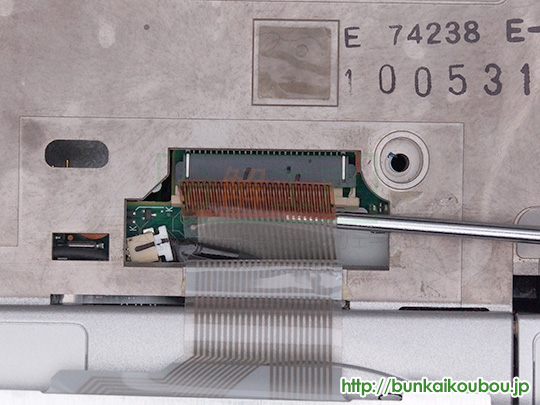

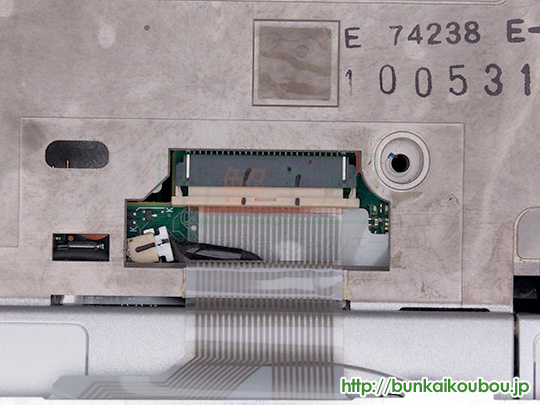

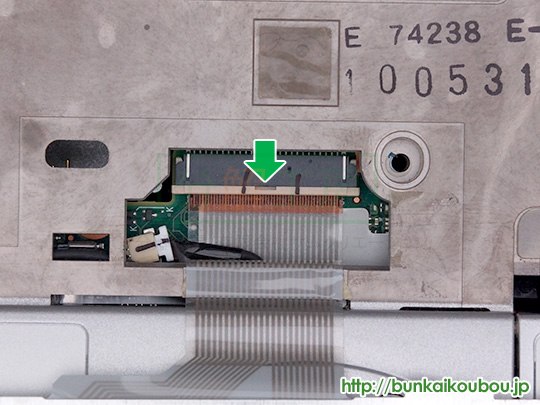

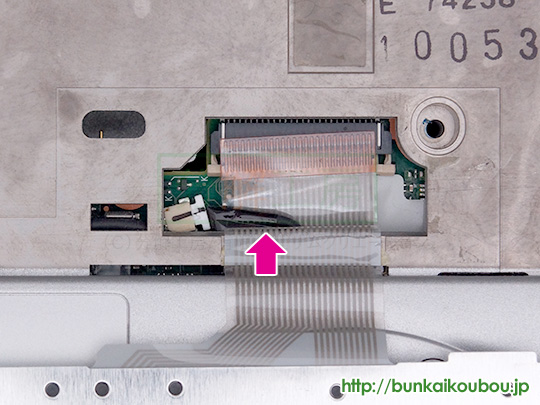

箇所にマイナスドライバなどを差し込み、ラッチを矢印方向に開いてケーブルをコネクタから外します。

CF-S8分解9キーボードを外す(5)

9.キーボードを外す(5)

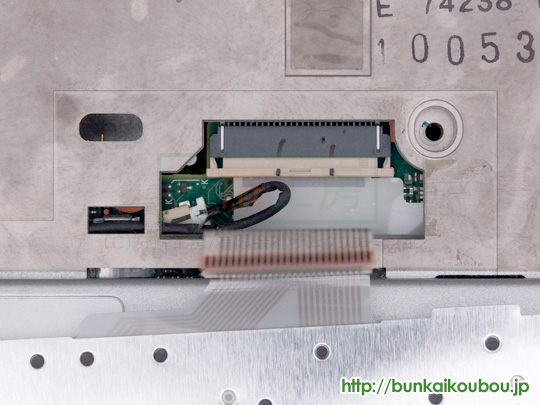

箇所のSPケーブルをずらし、キーボードを本体から取り外します。
