iPhone8分解7各種接続ケーブルを外す(3)

7.各種接続ケーブルを外す(3)

液晶画面やデジタイザとロジックボードを接続しているケーブルの固定板を外します。

固定板を押さえているネジ
(ネジの種類+0/長さ2.8mm/頭の径2.2mm)
(ネジの種類+0/長さ1.2mm/頭の径2.1mm)
を外します。
ネジが外れたら固定板を取り除きます。



iPhone8分解8各種接続ケーブルを外す(4)

8.各種接続ケーブルを外す(4)

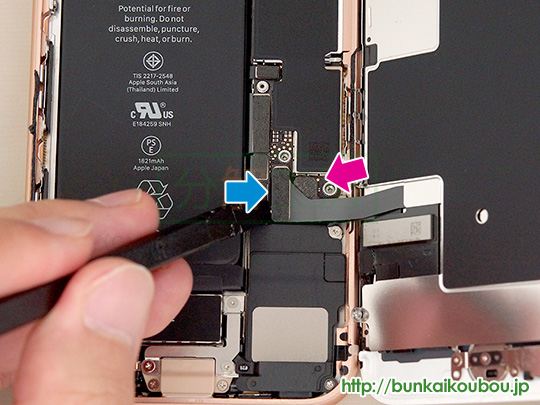

液晶・タッチパネル・ホームボタンとロジックボードを接続するケーブルのコネクタをヘラなどで取り外します。
を先に外してからを取り外します。

これらのケーブルが外れるとフロントパネルと本体側に分離します。使わない方は傷が付かないように置いておきます。

iPhone8分解9フロントカメラ部品を外す(1)

9.フロントカメラ部品を外す(1)

フロントカメラやスピーカーの固定板を外します。

固定板とスピーカーを押さえているネジ
(長さ2.6mm/頭の径2.2mm)
(長さ1.3mm/頭の径2.2mm)
(長さ1.9mm/頭の径2.2mm)
(長さ2.4mm/頭の径2.2mm)
(長さ1.7mm/頭の径1.9mm)
を外します。

ネジが外れたら固定板を取り除きます。



iPhone8分解10フロントカメラ部品を外す(2)

10.フロントカメラ部品を外す(2)

カメラをずらしてスピーカーを取り外します。

iPhone8分解11フロントカメラ部品を外す(3)

11.フロントカメラ部品を外す(3)

フロントカメラなどの部品をフロントパネルから剥がして取り外します。 のスピーカー用端子などの箇所はフロントパネルと両面テープで接着されているので少しずつ剥がして取ります。
スピーカー用端子などの箇所がおおよそ剥がれたらの近接センサーなどが埋め込んである箇所を外します。箇所は繋がっていません。無理に取るとセンサーなどが壊れてしまう事があるのでヘラなどで慎重にパネルからフラットケーブル部を持ち上げるように外します。特にセンサー取付箇所の付近は注意します。

iPhone8分解12フロントカメラ部品を外す(4)

12.フロントカメラ部品を外す(4)

前項目の続き、箇所などの写真です。 剥がしきるとフロントカメラ部品が簡単に外れる様になるので取り外します。
