iPhone3G/3GS分解4LCDケーブル(1)を外す

4.LCDケーブル(1)を外す

(1)のシールが貼ってあるLCD用フラットケーブルをコネクタから取り外します。ヘラなどをメインボードとケーブルの間に入れ、ケーブルを軽く上に押し上げると外れます。力を入れすぎないようにしましょう。



iPhone3G/3GS分解5デジタイザ用ケーブル(2)を外す

5.デジタイザ用ケーブル(2)を外す

(2)のシールが貼ってあるLCD用フラットケーブルをコネクタから取り外します。(1)と同様にヘラなどを使いケーブルをメインボードから軽く上に押し上げます。

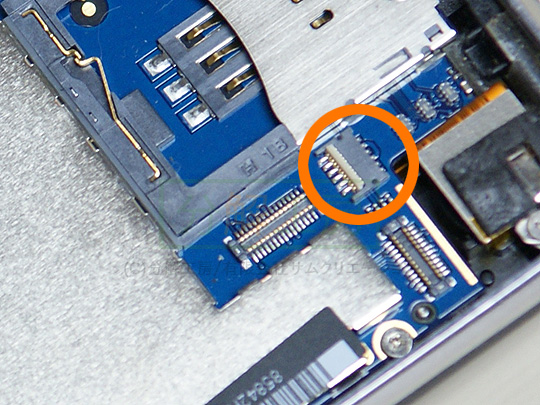

iPhone3G/3GS分解6センサー用ケーブル(3)を外す

6.センサー用ケーブルを外す

(3)のシールが貼ってある近接センサーなどに接続するフラットケーブルをコネクタから取り外します。ケーブルを抑えているラッチを矢印方向に90°上げてケーブルを取り外します。写真2枚目がラッチが開いている状態です。

このケーブルが取れるとメインボード側とフロントパネル側に分離します。

尚、ケーブルを戻して閉める場合はケーブルをしっかりと入れてからラッチを閉じます。
