iPhone4S分解5バッテリーを外す(2)

5.バッテリーを外す(2)

メインボードとバッテリーを接続している端子を、プラスチック製のヘラなどを使い持ち上げて外します。
Dockコネクタ方向からヘラなどを入れ、そこからバッテリ端子の銀色の部分を引っ掛けて持ち上げるようにして丁寧に取り外します。
取り外すと写真2枚目のように分離します。
力を入れすぎるとメインボードを破壊する事もありますので慎重に行って下さい。

iPhone4S分解6バッテリーを外す(3)

6.バッテリーを外す(3)

バッテリー本体を取り出します。バッテリーは両面テープで本体に張り付いていますので、まず写真1枚目の様に外側に固めのヘラなどを入れ、てこの原理を使いバッテリを少し持ち上げます。

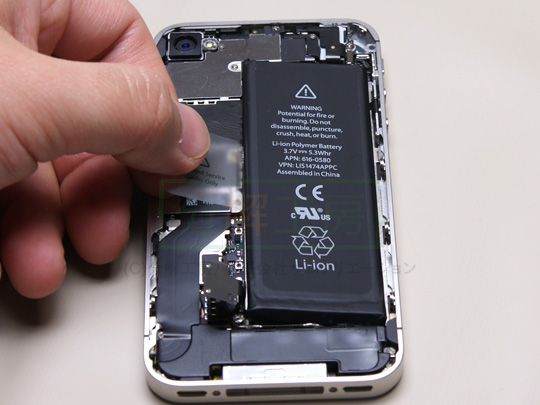

次に、透明の持ち手を持ち上げる様にしてバッテリを本体から取り出します。
フィルム側を同じようにヘラなどで「てこの原理」を使い持ち上げようとするとメインボードにダメージを与える場合がありますので注意して下さい。また、フィルムを強く引っ張りすぎると持ち手の部分がちぎれる場合がありますので力加減にも注意しましょう。

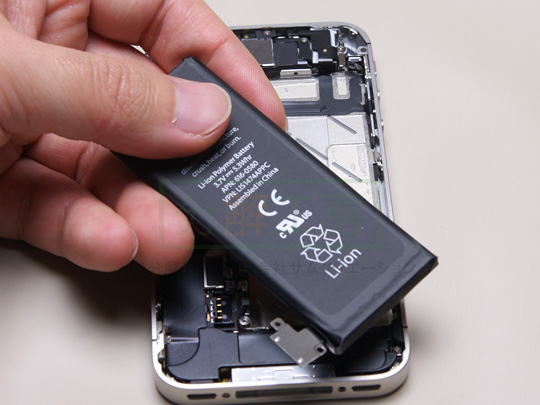

じっくりと緩めて、バッテリーを取り出します。

iPhone4S分解7ドックコネクタ接続ケーブルを外す

7.ドックコネクタ接続ケーブルを外す

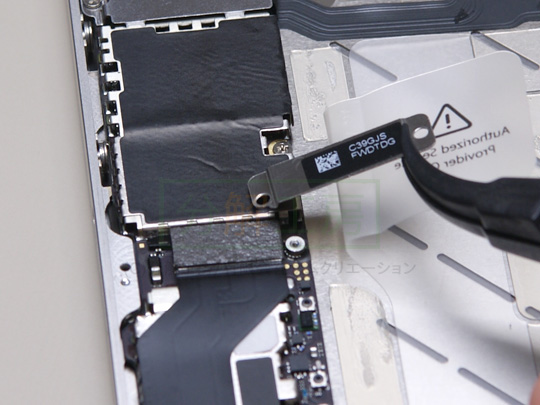

メインボード上の接続部に金属製のカバーが掛かっているので外します。
カバー上のネジは長さ1.5mm/頭の径1.8mmと長さ1.2mm/頭の径2.1mmです。

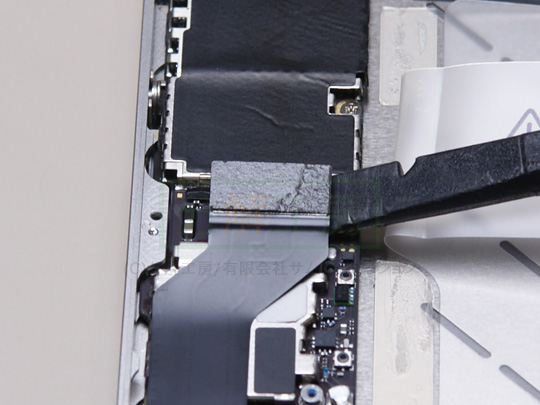

カバーを取り外したら下のケーブルコネクタを外します。(写真3枚目)
